纺织纤维的鉴别方法

10.1.5　纺织纤维的鉴别方法

纤维是组成织物的最基本的物质，织物的各项性能与织物的纤维性能密切相关。因此，在纺织生产管理和产品分析、商品质量检验中，对纤维进行鉴别是十分重要的。

纤维鉴别是根据纤维内部结构、外观形态、理化性质上的差异来进行的。在实际的鉴别中，一般先用物理或化学方法来检测未知纤维的外观形态与理化性质，再与相同条件和方法下测得的已知纤维的外观形态和理化性质相比较，从而确定纤维的种类，这是定性分析的过程。对于混纺产品，还需进一步做定量分析以了解纤维的混纺比。

1）感官鉴别法

感官鉴别法又称手感目测法，即通过人的感觉器官，进行手摸眼看，对纤维或其织品进行鉴别的方法。可用手摸纤维或其织品的柔软性、弹性和织品褶皱情况等，用眼看纤维或其织品的外观、光泽以及纤维的粗细、弯曲状态等，以初步判断属于哪种纤维。

棉纤维外观细短柔软，弹性差，无光泽，附有各种杂色和疵点；麻纤维粗硬，常聚成小束；羊毛纤维较长有卷曲，柔软而富有弹性，手摸有温暖感；蚕丝纤维长且纤细柔软，具有特殊光泽，手摸有凉感。

化学纤维中，粘胶纤维用手拉干态和湿态纤维，湿强很低，较易拉断；氨纶丝具有较高的伸长和弹性。利用这些特性，可以将它们区别开来。

感官鉴别法简便、快速、节省费用，特别适用于散纤维状纺织原料的鉴别，但是带有一定局限性，不能进一步区别各种合成纤维，还需要丰富的实践经验，且准确性有限，常用作初步鉴别。

2）显微镜观察法

显微镜观察法是利用普通生物显微镜，在放大200～400倍时观察未知纤维的横、纵面形态特征来鉴别纤维，是纤维鉴别中常采用的一种方法。

天然纤维的形态特征较为独特，如羊毛表面具有鳞片，棉纤维具有天然转曲，麻纤维具有横节竖纹，蚕丝截面为三角形等。因此用生物显微镜观察纤维的横、纵面形态，可把它们鉴别出来。而化学纤维的截面大多为近似圆形，纵向为光滑棒状，除了粘胶纤维、维纶等少数纤维为非圆形截面外，大多数化学纤维很难仅凭显微镜观察结果来鉴别，必须适当运用其他方法加以验证。表10.2为常见纺织纤维的横、纵面形态特征。

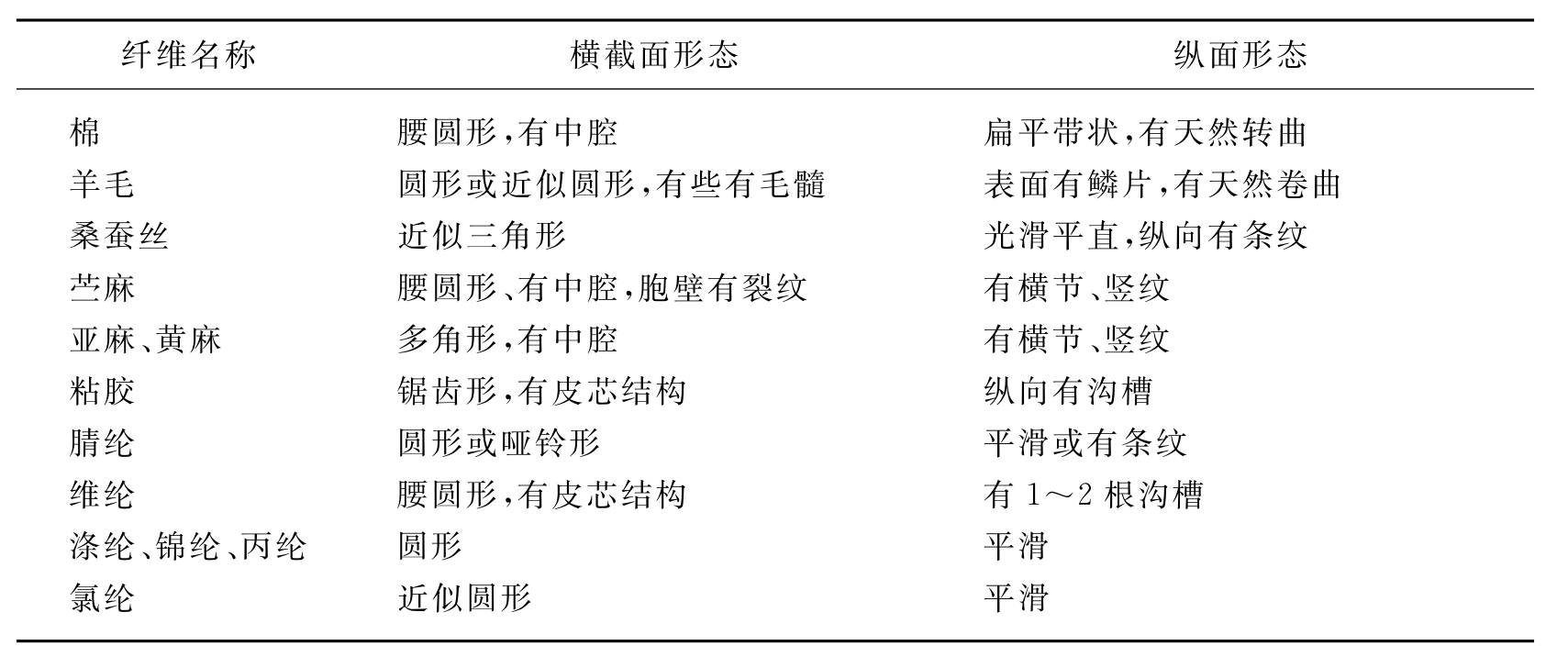

表10.2　常见纺织纤维的横、纵面形态特征

显微镜观察鉴别法对侧面、横截面均相同的化学纤维不能确切区别，尤其是目前化纤工业发展迅速，特别是异形纤维、复合纤维的发展，使显微镜观察法鉴别纤维受到限制。

3）燃烧鉴别法

燃烧法是利用各种纺织纤维的主要化学成分不同，在燃烧时会产生不同现象的特征来鉴别纤维的种类。具体做法是将少许纤维在火焰上进行燃烧，并仔细观察：将纤维靠近火焰，看其受热时有无收缩、熔融，燃烧的难易、速度和焰色，同时有无冒烟和烟的色、量，有无气味产生，纤维离火时能否续燃，灰烬的形和色等。表10.3是几种常见纤维的燃烧特征。

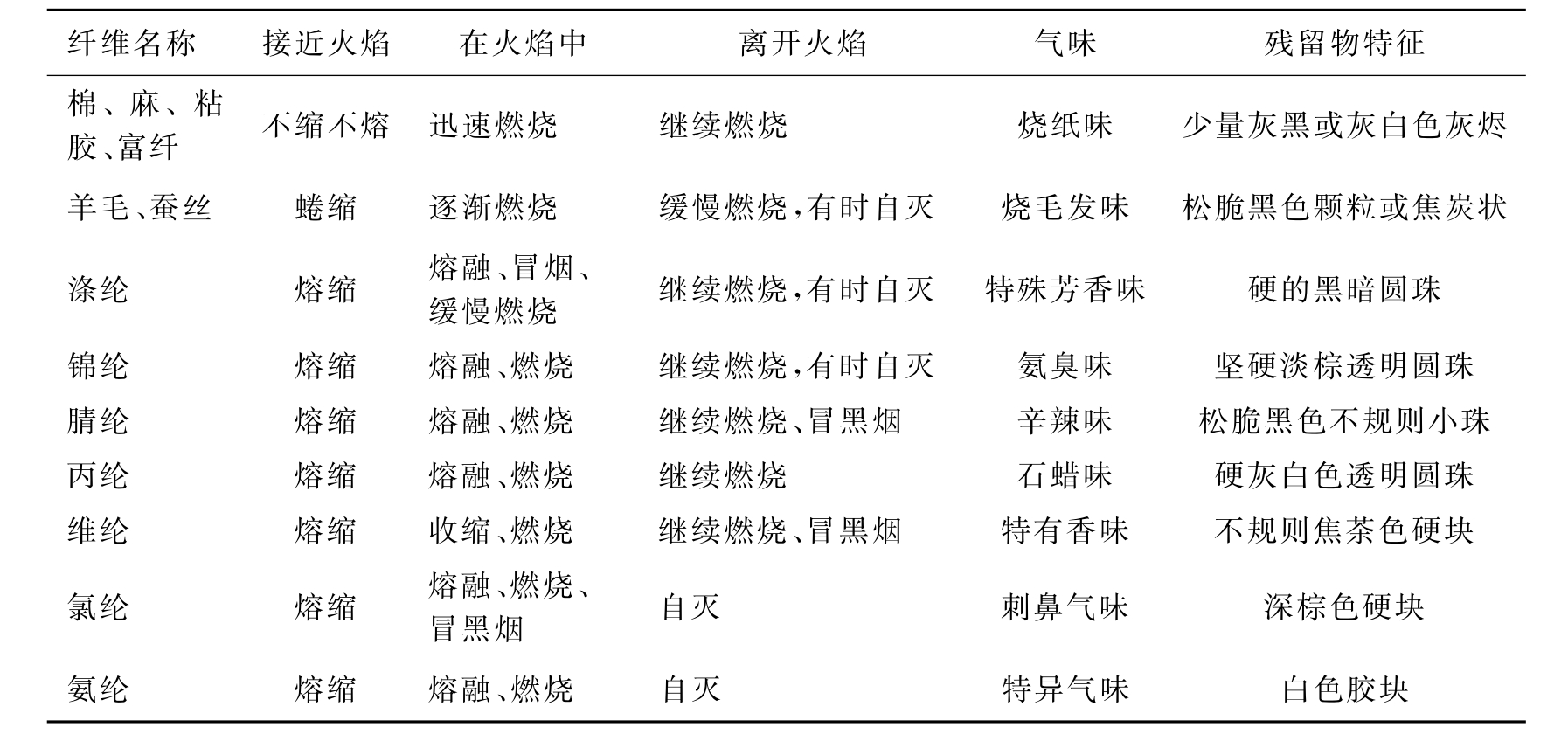

表10.3　常见纤维的燃烧特征

燃烧鉴别法只适用于单一纤维的鉴别，对混纺纤维则不易鉴别。一些经过特殊处理的纤维，其燃烧特征也会发生变化而不易鉴别，同时某些燃烧情况也很难用文字准确表达，所以燃烧鉴别法亦有其相应的局限性。

4）溶剂溶解鉴别法

溶剂溶解鉴别法是利用纤维在不同化学试剂中的溶解特性各异的原理来鉴别纤维。它适用于各种纤维及其制品，应用十分广泛。它除了可定性分析纤维品种外，还可对各种混纺纱线、织物和双组分纤维进行混纺比等定量分析。

对单一成分的纤维，先选择相应的化学试剂，直接将纤维放入作宏观观测。对混纺纱线、织物或双组分纤维，可在显微镜的载物台上放上试样，滴上相应的化学试剂，直接在显微镜中观察。根据其溶解情况，对照表10.4进行鉴别。

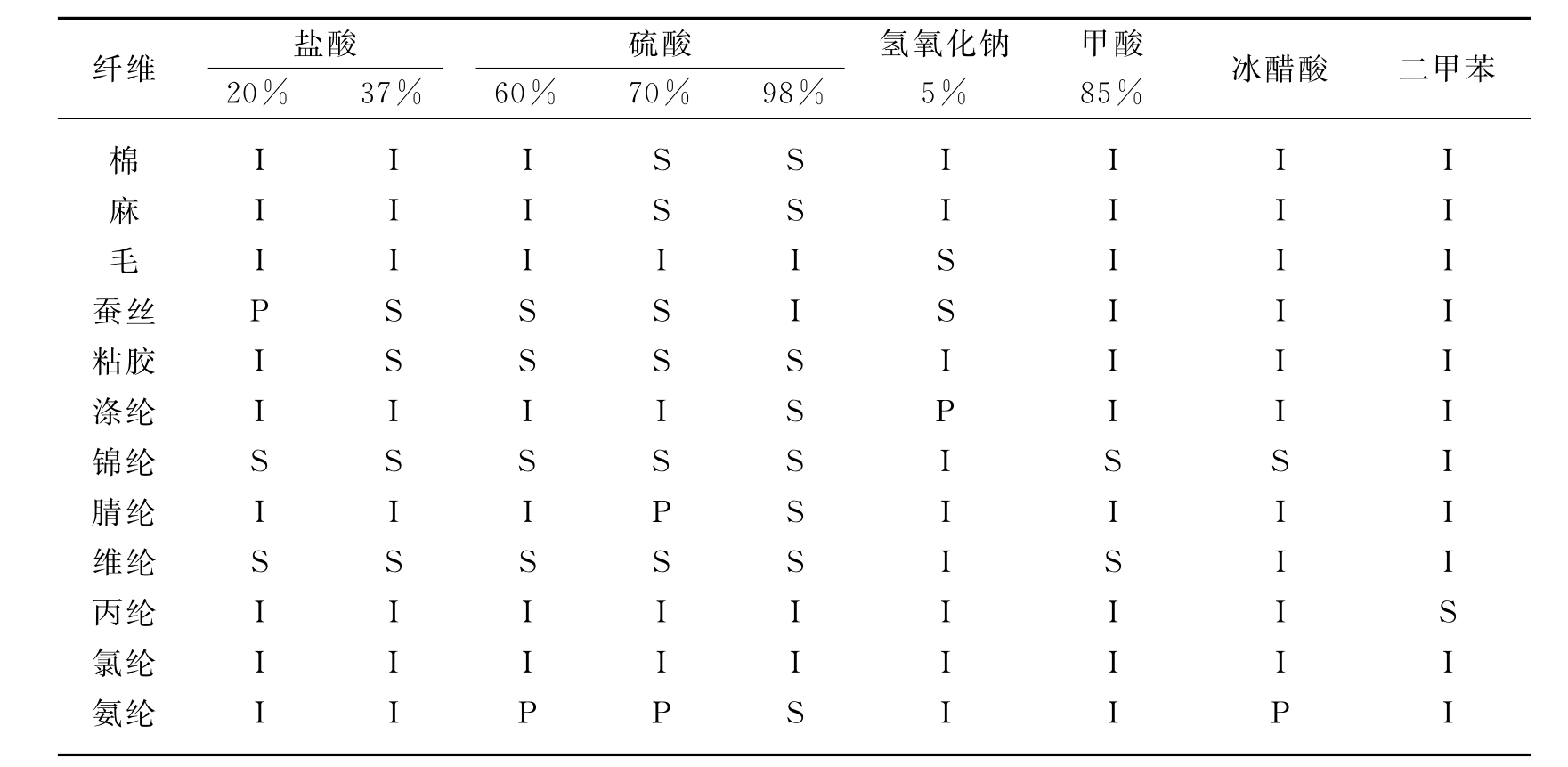

表10.4　常见纤维的溶解性能（室温24℃）

注：S—溶解；I—不溶解；P—部分溶解

该方法较之前面几种方法更为准确、可靠，常用其他方法作初步鉴别后，再用溶解法加以证实。但在进行纤维的溶解性测定时，必须严格控制化学试剂的浓度、处理温度和时间，以获得较准确的试验结果。

5）其他鉴别方法

纤维鉴别的方法除上述4种外，还有许多其他方法供选用。熔点法是根据纤维的熔点不同来鉴别可熔融纤维。密度法是根据纤维的密度不同进行鉴别。荧光法是利用紫外线荧光灯照射纤维，根据各种纤维荧光颜色不同的特点来鉴别纤维。纺织厂中可用荧光法快速鉴别同一车间生产的各种混纺纱，以免混合差错。

此外，可利用现代测试手段，记录纤维的红外吸收光谱和X射线衍射图等以鉴别纤维。但这些方法要求有一定的仪器设备和分析技术，在一般生产实际中使用较为不便。在重要的研究工作以及商业纠纷的仲裁中，可以请有关部门代行鉴别。
